建筑外墻基層的處理，水泥的調配比例，粘合劑的質量，勾縫劑的選擇……這些都會影響到外墻瓷磚的質量。如果選用便宜、質量差的粘合劑，施工工藝又很差的話，一些外墻瓷磚一兩年就會脫落。

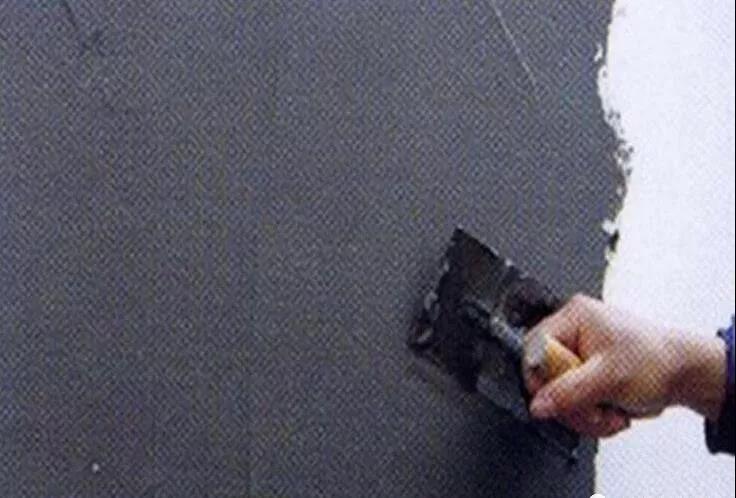

下面我們來說一下砂漿粘接不良的現象：
砌體水平灰縫砂漿飽滿度低于80%；豎縫出現瞎縫，特別是空心磚墻，常出現較多的透明縫，砌筑清水墻采取大縮口鋪灰，縮口縫深度甚至達20mm以上，影響砂漿飽滿度。磚在砌筑前未澆水濕潤，干磚上墻，或鋪灰長度過長，致使砂漿與磚粘結不良。
砂漿與磚粘結不良的原因分析
1、低強度等級的砂漿，如使用水泥砂漿，因水泥砂漿和易性差，砌筑時擠漿費勁，操作者用大鏟或瓦刀鋪刮砂漿后，使底灰產生空穴，砂漿不飽滿。
2、用干磚砌墻，使砂漿早期脫水而降低強度，且與磚的粘結力下降，而干磚表面的粉屑又起隔離作用，減弱了磚與砂漿層的粘結。
3、用鋪漿法砌筑，有時因鋪漿過長，砌筑速度跟不上，砂漿中的水分被底磚吸收，使砌上的磚層與砂漿失去粘結。
4、砌清水墻時，為了省去刮縫工序，采取了大縮口的鋪灰方法，使砌體磚縫縮口深度達20mm以上，既降低了砂漿飽滿度，又增加了勾縫工作量。

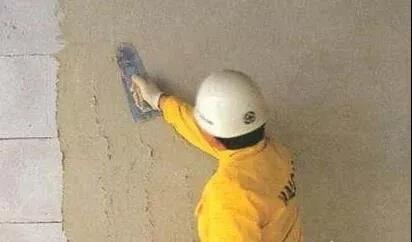

防治措施
1、改善砂漿和易性是確保灰縫砂漿飽滿度和提高粘結強度的關鍵。砂漿原材料的選擇很重要。沙子水泥要在保質期內，增稠劑纖維素醚和提高砂漿粘接性的可再分散乳膠粉要從正規企業選擇。

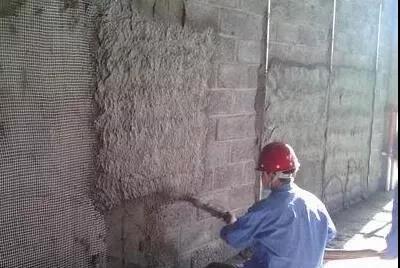

2、改進砌筑方法。不宜采取鋪漿法或擺磚砌筑，應推廣“三一砌磚法”，即使用大鏟，一塊磚、一鏟灰、一擠揉的砌筑方法。
3、當采用鋪漿法砌筑時，必須控制鋪漿的長度，一般氣溫情況下不得超過750mm，當施工期間氣溫超過30℃時，不得超過500mm。
4、嚴禁用于磚砌墻。砌筑前1～2d應將磚澆濕，使砌筑時燒結普通磚和多孔磚的含水率達到10%～15%；灰砂磚和粉煤灰磚的含水率達到8%～12%。
5、冬期施工時，在正溫度條件下也應將磚面適當濕潤后再砌筑。負溫下施工無法澆磚時，應適當增大砂漿的稠度。對于9度抗震設防地區，在嚴冬無法燒磚情況下，不能進行砌筑。
